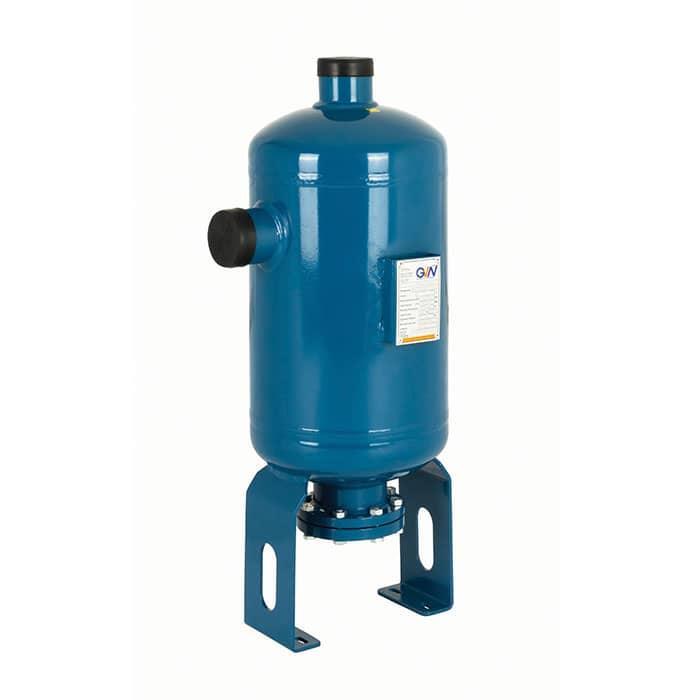

Gvn Os.Hf.33b.42.1 Flanşlı Helisel Yağ Ayırıcı
Genel Ürün Tanım

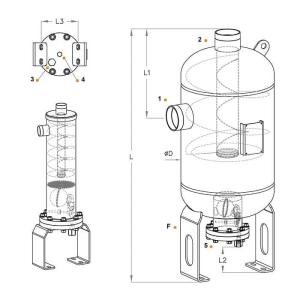

Helisel yağ ayırıcıların görevi, deşarj gazındaki yağı doğru bir şekilde ayırmak ve en etkili şekilde yağın kompresöre geri dönüşünü sağlamaktır. Amaç, karter yağ düzeyini korumak ve oluşabilecek aşırı yağ sirkülâsyonunu minimuma indirerek sistemin verimini arttırmaktır. Helisel yağ ayırıcılar düşük basınçlı yağ yönetim sistemleri için tasarlanmıştır, çok çeşitli sistemlerde ve çoklu kompresörlerde kullanılabilirler. Yağ ayırıcılar skrol ve pistonlu kompresörler ile birlikte kullanılmak için tasarlanmıştır, vidalı ve rotary kompresörler ile birlikte kullanılması tavsiye edilmez. Standart ürün serisi, uygun yağlarla birlikte HCFC & HFC soğutucu akışkanlar ile kullanımı için tasarlanmıştır. (Amonyak soğutucu akışkanlı sistemler için lütfen bizimle iletişime geçiniz). Ürün içerisinde bulunan spiral sistem ve paslanmaz filtre sistemi yağın ayrılmasında geleneksel yağ ayırıcılara oranla daha verimlidir. Yağ ayırıcının iç yüzeyi paslanmaz filtre ile sarılmıştır, böylelikle ağır yağ parçacıkları spiral yolu boyunca filtreler ile çarpışır ve deşarj gazından ayrılıp ilerlemesi sağlanır. Gaz/Yağ karışımı merkezkaç kuvvetiyle helisin spiral yolu boyunca hareket ettirilip yağ parçacıklarının çeper yüzeyinde dönmesini ve katmanla çarpışmasına neden olur. Yağ aşağı inerek ayırıcının dibindeki hazneye boşalır. Gaz ise fltreden geçer ve çıkış borusundan ayırıcıyı terk eder. Haznedeki yağ seviyesi yükseldiğinde, şamandıra topuda yükselir ve yağ dönüş bağlantısından geçerek yağın tekrar kompresör karterine dönmesini sağlar.
Kullanım Alanı
Aşağıdaki belirtilen uygulamalar ve koşullarda yağ ayırıcı kullanımı önemle tavsiye edilir. Düşük sıcaklık sistemleri, kapasite kontrollü sistemler, paralel bağlanmış kompresörlü sistemler, taşmalı tip evaporatörler, blast freezer, çift kademeli sistemler, kaskat sistemler, booster, uzun boru hattı olan sistemler.
Seçim
Yağ ayırıcı seçimi yapılırken soğutmanın teknik kurallarına göre yapılmalıdır ancak yağ ayırıcı bağlantı ölçüsü deşarj hattı ölçüsünden küçük olmamalıdır.
Teknik Özellikler
• Flanşlı helisel yağ ayırıcıları şamandıra sistemli bir üründür. Şamandıra sistemi;
• Tamamen paslanmaz ve pirinç malzeme kullanılmaktadır,
• Ürün içerisinde oluşacak basınç ve sirkülâsyona karşı korunmaktadır,
• Yağ çıkış noktasında şamandıra kısmında bulunan mıknatıs ile oluşabilecek her türlü kirlilikler mıknatıs sayesinde kolayca yakalanmakta ve vananın daha temiz bir ortamda çalışmasını sağlanmaktadır.
Standart ürünlerde;
• Giriş ve çıkış için ODS kaynaklı bağlantı kullanılmaktadır,
• Yağ dönüş bağlantı manşonu 3/8”SAE olarak kullanılmaktadır,
• Sökülebilir flanş sayesinde temizliği ve kontrolü oldukça kolaydır,
• Gerektiğinde aktif parçalar değiştirilebilir, CE 2014/68/EU [PED] basınçlı kaplar direktifine uygun olarak imal edilmektedir.
Uyarılar
• Şamandıra sisteminin zarar görmediğinden ve çalışır durumda olduğundan emin olunuz.
• Flanş bağlantısını montajlamadan önce conta kanalının temiz ve zarar görmemiş olduğundan emin olun ve contayı dikkatli bir şekilde kanala yerleştirin, akabinde cıvataları eşit derecede sıkarak montajlayınız.
